제품 세부 사항
인증 : CE
결제 및 배송 조건 :
최소 주문 수량 : 1Set
가격 : 협상 가능
포장 세부 사항 : 1 * 20GP 콘테이너
배달 시간 : 30days
지불 조건 : L / C, D / A, T / T, D / P, 웨스턴 유니온
자세한 제품 설명
| 신청:: | 모든 금속 재료 | 절단 두께 : | SS 최대 12mm, MS 최대 22cm |
|---|---|---|---|
| 레이저 타입 :: | 수입 된 원래 섬유 레이저 | 상품명: | 강철 섬유 레이저 절단기 60m / Min |
| 최소 선 너비 : | 0.1mm | 제어 소프트웨어 :: | 키프로스 |
| 지원되는 그래픽 형식 :: | AI, BMP, DST, DWG, DXF, DXP, LAS, PLT | 상표명:: | 타이이 레이저 |
| 반복 정확도 :: | +/- 0.03mm | 작동 온도:: | 0 ° C-45 ° C |
| 냉각 모드 : | 물 냉각 | 레이저 소스 : | IPG / Nlight / Raycus / 최대 |
| 전압:: | AC380V ± 10 % 50HZ (60HZ) | 절단 영역 : | 3000x1500mm, 주문을 받아서 만들어지는 4000 * 2000mm |
섬유 레이저 기계의 장점
1) 우수한 광선 질 : 더 작은 초점 직경 및 높은 일 효율성, 고품질.
2) 높은 절단 속도 : 절단 속도는 60m / min 이상입니다
3) 안정적인 실행 : 최고 세계 수입 섬유 레이저 채택, 안정적인 성능, 주요 부품
100,000 시간에 도달;
4) 광전 변환을위한 고 능률 : 이산화탄소 레이저 절단기와 비교하십시오,
섬유 레이저 절단기에는 광전 변환 효율의 3 배가 있습니다
5) 저렴한 비용 및 낮은 유지 보수 : 에너지 절약 및 환경 보호. 광전 변환율
최대 25-30 %입니다. 낮은 전력 소비, 기존 CO2 레이저의 약 20 % -30 %
절단 기계. 파이버 라인 전송 렌즈를 반영 할 필요가 없으며 유지 보수 비용을 절약합니다.
6) 쉬운 가동 : 섬유 선 전송, 광학적 인 경로 조정 없음;
7) 매우 유연한 광학 효과 : 컴팩트 한 디자인, 유연한 제조 요구 사항.
기능 및 속성
1. 기계는 높은 절삭 속도, 고효율, 안전 및 안정성으로 우수한 성능을 즐깁니다.
2. 레이저 스팟은 좋은 품질을 즐깁니다. 그리고 기계가 약간 왜곡됩니다. 게다가, 재료는 매끄럽고 멋진 외관을 가질 수 있습니다.
3. 템퍼링 처리 후, 강성이 높은 프레임은 진동 흡수 성능이 높다. 갠트리 구조의 프레임은 대형 CNC 갠트리 머시닝 센터에서 한 단계로 처리됩니다. 최적화 된 구조로 기계는 0.01mm / m 내에서 제어 할 수있는 안정성과 높은 정확도를 누립니다.
4. 수입 된 자동 귀환 제어 장치 모터, 행성 흡진기 및 정교한 방향 드라이브 기계 장치는 꾸준함과 정확도를 지킵니다.
5. 많은 실용적인 기능을 가진 직관적 인 HMI는 작동하기 쉽습니다.
6. 가져온 베벨 기어, 헬리컬 랙, 선형 가이드 레일은 매우 정확한 주행 방향을 보장합니다.
7. 자동 높이 및 충돌 방지 시스템은 밀폐 된 절단 헤드를 적절한 높이로 자동 조정하여 고정 거리에서 절단합니다.
기계의 8.The 전원 공급 장치는 자동 안전 보호 기능을 갖추고 있으며 고장 경보 기능이 있습니다.
사양
| 레이저 소스 매체 | 섬유 |
| 절단 범위 (L * W) | 3000mm × 15000mm |
| Z 축 스트로크 | 250mm |
| 최대 포지셔닝 속도 | 120m / 분 |
| X, Y 차축 최대 속도를 가속하다 | 1.0G |
| 냉각 형태 | 수냉 |
| 레이저 파장 | 1070nm |
| 레이저 소스의 출력
| 500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (선택 과목) |
| 최소 절단 간격 | ≤ 0.1mm |
| X, Y 및 Z 축의 위치 정확도 | ± 0.03 mm |
| X, Y 및 Z 축의 반복 위치 정확도 | ± 0.01 mm |
| 절단 재료의 두께 (재료에 따라) | 0.2-25 mm |
| 드라이버 모델 | 수입 서보 모터 |
| 전원 요구 사항 | 380V, 50 / 60Hz |
| 작동 온도 | 0-45 ℃ |
| 지속적인 근무 시간 | 24 시간 |
| 기계 무게 | 약 12000 킬로그램 |
| 전력 공급의 총 보호 수준 | IP54 |
절단 재료
섬유 레이저는 구리, 알루미늄,이 높은 반사 재료 및 텅스텐과 같은 모든 종류의 비철 금속을 절단 할 수 있으며 스테인레스 스틸, 탄소강, 망간 강철, 아연 도금 시트, 알루미늄 플랫폼 금 합금 판 및 기타 희귀를자를 수 있습니다 궤조.
응용 산업
섬유 레이저 절단기는 항공 우주, 항공, 전자 제품, 엘리베이터, 의료 기기, 주방 전기, 자동차 부품, 전기 장비, 금도금 섀시 캐비닛, 기계 장비, 조명 하드웨어, 광고 표지판, 디스플레이 장비, 모든 종류의에서 널리 사용될 수 있습니다 금속 제품, 판금 절단 가공 및 기타 산업.
상세 이미지

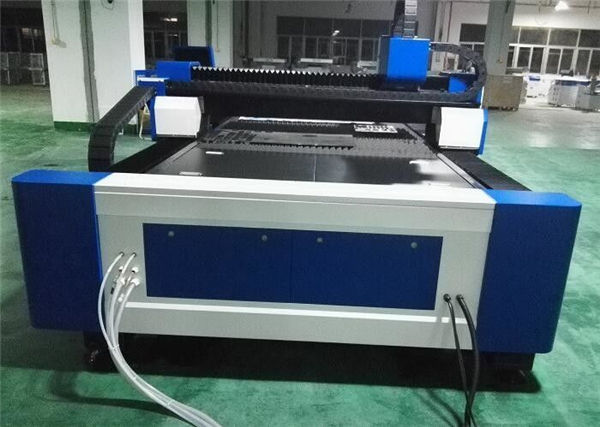

| 이름:기계 몸체 및 액세서리 a.600 ℃ 열처리, 오븐에서 24 시간 냉각, 정확한 CO2 보호 용접, 변형없이 20 년 동안 사용 가능. |
| 이름:AC 서보 모터 및 드라이버 정교한 유성 감속기와 함께 가져온 서보 모터 (2 개의 서보 모터로 구동되는 Y 축)는 안정적이고 정확하며 안정적인 구동을 보장합니다. |
|
| 이름:정밀 리니어 가이드 고급 절단 시스템, 레이저 출력 및 서보 이동이 서로 완벽하게 맞고, 수입 된 고정밀 기어 및 랙 드라이브 시스템, 교체 가능한 이중 작업 테이블, 높은 처리 속도 및 정확성 보장 |
| 이름:커팅 헤드
비접촉식 커팅 헤드는 자동 높이 추적 및 충돌 방지 기능이있어 동일한 출력에서 절삭 속도, 부드러움 및 절삭 정확도를 크게 향상시킵니다. 한마디로, 절단 효율이 증가 될 수있다. |
|
| 이름:레이저 소스 빠른 속도, 고정밀 절삭 라인 및 부드러운 절삭 날 |
절단 샘플
훈련
교육에서 기계 설치에 이르는 애프터 서비스 (3 가지 방법) :
1. 전자 메일, 팩스, 전화 / whatsapp / skype // 등을 통해 제공되는 설치, 운영, 유지 보수 및 문제 해결을위한 기술 비디오 및 영어 교육 비디오 및 사용 설명서 설치, 사용 또는 조정의 일부 문제.
2. 귀하의 회사는 기술자가 장비 및 운영 기본 사항에 대한 기본 지식을 배우고 3-5 일 정도의 충분한 교육 시간을 배울 수 있도록 공장에 올릴 수 있습니다.
a) 일반적인 드로잉 소프트웨어 교육;
b) 머신 온 / 오프 훈련 절차;
c) 제어판 및 소프트웨어 매개 변수의 중요성, 매개 변수 범위 설정
d) 기계의 기본 청소 및 유지 보수;
e) 일반적인 하드웨어 문제 해결;
f) 작동상의주의.
3. 집 방문 교육 서비스. 비자, 여행 경비 및 숙박 비용은 고객 부담입니다. 훈련 기간 동안 두 엔지니어 모두를 위해 번역기를 배치하는 것이 좋습니다. 훈련 시간 : 3-5 일.
보증
a) .1 전체 기계 년 (인공 손상 협상.).
b). 레이저 소스 2 년 보증
c). 평생 유지 보수 및 예비 부품 공급
d). 운영 직원을위한 무료 교육. (엔지니어가 해외로 갈 수 있습니다 협상됩니다.)
