제품 세부 사항
인증 : CE
결제 및 배송 조건 :
최소 주문 수량 : 1Set
가격 : 협상 가능
포장 세부 사항 : 1 * 40GP 콘테이너
배달 시간 : 30days
지불 조건 : L / C, D / A, T / T, D / P, 웨스턴 유니온
자세한 제품 설명
| 신청: | 모든 금속 재료 | 절단 두께 : | Upto 1mm SS |
|---|---|---|---|
| 레이저 타입 : | 수입 된 원래 섬유 레이저 | 최대 절단 두께 : | 20mm / CS; 10mm / SS |
| 최소 선 너비 : | 0.1mm | 제어 소프트웨어 : | 키프로스 |
| 지원되는 그래픽 형식 : | AI, BMP, DST, DWG, DXF, DXP, LAS, PLT | Brand Name: | |
| 반복 정확도 : | +/- 0.03mm | 작동 온도: | 0 ° C-45 ° C |
| 냉각 모드 : | 물 냉각 | 레이저 소스 : | IPG / Nlight / Raycus / 최대 |
| 전압 : | AC380V ± 10 % 50HZ (60HZ) | 절단 영역 : | 3000x1500mm |
신청
Applied for Standard Stainless steel strip with thickness 0.2 to 14mm
Product
Cut round circle 100-800mm
Project Configration
| code | 목 |
| 1 | Scrap disposal system |
| 2 | Mechanical arm |
| 3 | Laser cutting machine |
| 4 | The central electric control cabinet |
| 5 | Cooling system |
| 6 | Feeding machine |
Laser Machine Spec
| 레이저 소스 매체 | 섬유 |
| 절단 범위 (L * W) | 10000 mm × 15000 mm |
| Z 축 스트로크 | 250mm |
| 최대 포지셔닝 속도 | 120m / 분 |
| X, Y 차축 최대 속도를 가속하다 | 1.0G |
| 냉각 형태 | 수냉 |
| 레이저 파장 | 1070nm |
| 레이저 소스의 출력
| 500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (선택 과목) |
| 최소 절단 간격 | ≤ 0.1mm |
| X, Y 및 Z 축의 위치 정확도 | ± 0.03 mm |
| X, Y 및 Z 축의 반복 위치 정확도 | ± 0.01 mm |
| 절단 재료의 두께 (재료에 따라) | 0.2-25 mm |
| 드라이버 모델 | 수입 서보 모터 |
| 전원 요구 사항 | 380V, 50 / 60Hz |
| 작동 온도 | 0-45 ℃ |
| 지속적인 근무 시간 | 24 시간 |
| 기계 무게 | 약 12000 킬로그램 |
| 전력 공급의 총 보호 수준 | IP54 |
Laser cutting machine parameter
The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.
Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.
Collecting, uncoiling, Straighten, feeding device parameters
| Code | Performance | 모수 | 말 |
| 1 | maximum loading weight of the coil
| 10T(Max) | |
| 2 | Width of coil | 200mm～1300mm | |
| 3 | Thickness of coil | 0.3mm～1.5mm | |
| 4 | material roll inner diameter
| Ø460-530mm | |
| 5 | material roll outer diameter | Ø1300mm(Max) | |
| 6 | production line speed | 20m / 분 | |
| 7 | loading mode | loading car | |
| 8 | Tensioning method
| hydraulic distension
| |
| 9 | braking method
| Pneumatic disc brake
| |
| 10 | Feeding control
| electric induction
| |
| 11 | uncoil | frequency control
| |
| 12 | Carrier; Material with a coffret
| automatic | |
| 13 | pressing device
| Automatic | |
| 14 | Flat roller | up 11 down 12 | |
| 15 | pinch roll | 1set | |
| 16 | feeder | pinch roller | |
| 17 | Feeder driver | servo motor |

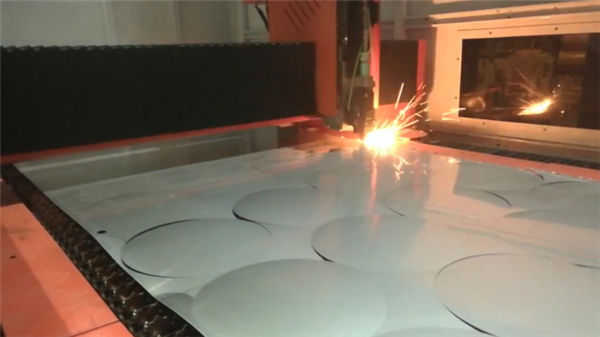

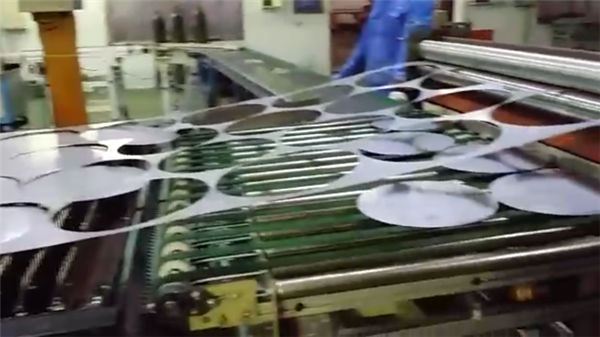

Cutting Samples: (attached photos are for reference , please contact with us for detail video)
사전 판매 서비스
1. 무료 샘플 절단,
무료 샘플 절단 / 테스트를 위해, 우리에게 당신의 CAD 파일을 보내십시오, 우리는 여기에 절단을하고 당신에게 절단을 보여주기 위하여 영상을 만들거나, 당신에게 절단 질을 검사하는 당신에게 견본을 보내십시오.
2. 주문을 받아서 만들어진 기계 디자인
고객의 응용 프로그램에 따라 고객의 편의성과 높은 생산 효율성을 위해 기계를 개정 할 수 있습니다.
판매 후 서비스
A. 기계에는 설치, 작동, 유지 보수 및 문제 해결을위한 교육용 비디오 및 사용 설명서가 영어로 제공되며 전자 메일, 팩스, 전화, 스카이프 등으로 기술 안내서를 제공해야합니다.
B. 우리는 설치 및 교육을 위해 고객의 현장에 기술자를 제공하고, 고객은 비자, 티켓, 현지 생활비를 부담해야합니다.
C. 고객은 교육을 위해 공장에 올 수 있습니다. 설치, 작동, 기계 문제 해결 및 유지 보수 교육을 제공합니다.
워크샵에서 훈련하는 동안 7 일간 무료 교육 및 생활비를 제공합니다.
보증
a) .1 전체 기계 년 (인공 손상 협상.).
b). 레이저 소스 2 년 보증
c). 평생 유지 보수 및 예비 부품 공급
d). 운영 직원을위한 무료 교육. (엔지니어가 해외로 갈 수 있습니다 협상됩니다.)
자주하는 질문
Q1 : 어떻게 최고의 기계?
당신은 우리가 우리의 기계가 당신의 필요를 충족시킬 수 있는지 판단 할 수 있도록 작업 재료, 그림 또는 vedio로 세부 작업을 말할 수 있습니다. 그런 다음 경험에 따라 최상의 모델을 제공 할 수 있습니다.
Q2 : 이것은 처음으로 이런 종류의 기계를 사용하는데, 조작하기 쉽습니다?
우리는 당신에게 영어로 설명서와 가이드 vedio를 보낼 것입니다, 그것은 당신에게 기계를 작동하는 방법을 가르쳐 줄 수 있습니다. 그래도 사용 방법을 배울 수없는 경우 "Teamviewer"온라인 도움말 소프트웨어를 통해 도움을 받거나 전화, 이메일 또는 기타 연락 방법으로 이야기 할 수 있습니다.
Q3 : 기계에 문제가있는 경우 어떻게해야합니까?
기계가 "정상 사용"하에서 문제가있는 경우 보증 기간 동안 무료 부품을 보내드릴 수 있습니다.
Q4 : 당신은 선적을 주선 기계?
네, 존경하는 고객, FOB 또는 CIF 가격, 우리는 선적을 드릴 것입니다. EXW 가격의 경우, 고객은 자신 또는 대리인에 의해 선적을 주선해야합니다.
