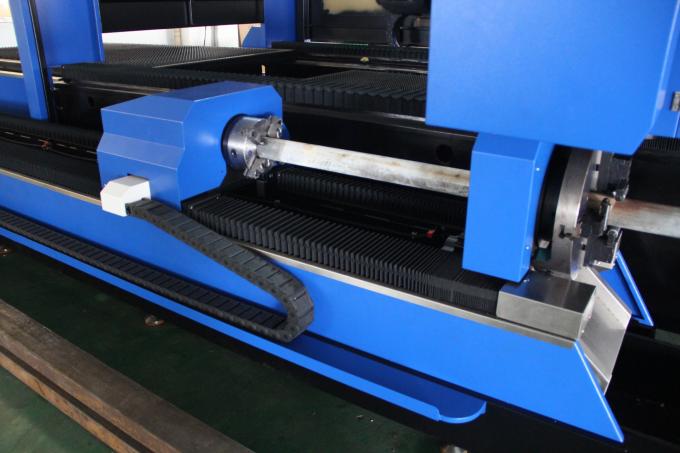

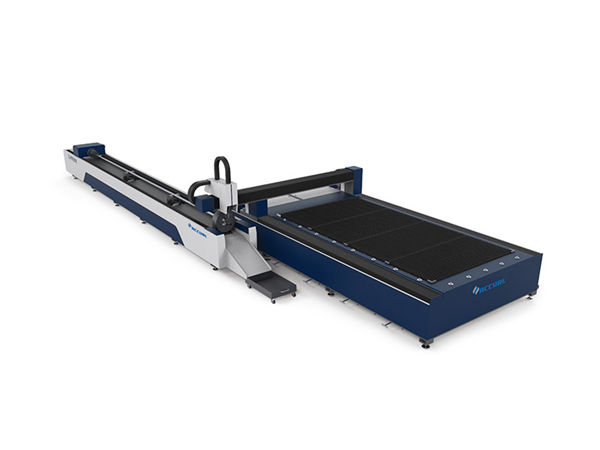

금속 관 3d 레이저 절단기 / 자동 관 절단기

금속 관 3d 레이저 절단기 / 자동 관 절단기

제품 세부 사항


인증 : CE
결제 및 배송 조건 :
최소 주문 수량 : 1Set
가격 : 협상 가능
포장 세부 사항 : 1 * 20GP 콘테이너
배달 시간 : 30days
지불 조건 : L / C, D / A, T / T, D / P, 웨스턴 유니온, L / C
공급 능력 : 한달에 50 세트

자세한 제품 설명


신청::모든 금속 재료절단 두께 :SS 최대 10mm, MS 최대 22cm
레이저 타입 ::섬유CNC 또는 아닙니다 ::
냉각 모드 ::물 냉각제어 소프트웨어 ::키프로스
지원되는 그래픽 형식 ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT원산지::중국
모델 번호::TY-3015DG판매 후 서비스 제공 ::해외 기계류 서비스에 사용 가능한 엔지니어
반복 정확도 ::+ -0.03mm작동 온도::0 ° C-45 ° C
작동 습도 ::5%-95%처리 범위 :20-130mmx3000mm
전압::AC380V ± 10 % 50HZ (60HZ)절단 영역 :3000 * 1500mm 기준, 더 큰 주문을 받아서 만들어 질 수 있습니다

기계 몸


1. 8mm 강철 구조물, 600 ℃ 열처리, 정확한 용접, 변형없이 20 년 사용을 보장하기 위해 기계 본체.
2. 마그네슘 합금 주물, 변형없는 강한 안정성, 빠른 운동을 가진 미사일 구조물.
3. 기계 몸, 강한 분단 먼지 및 흡연 수집의 양측에 고 능률 zoning 흡연 시스템, 그것은 노동자에게 해를 줄입니다.
4. 수입 정밀 플랜지 감속기 및 서보 모터, 빠른 실행 속도.
5. 머신 베드에 70 개의 블레이드와 6 개의 슬라이드 바가 있으며, 장비 경고를 줄이기 위해 밀착 블레이드가 있으며, 실린더를 사용하여 시트를 쉽게 업로드하고 다운로드하는 슬라이드 바.
6. 가동 가능한 선적 상자는 기계 작동 조건을 위해 convinient 정면과 양측을 열 수 있습니다.

섬유 레이저 절단기의 이점


1) 우수한 광선 질 : 더 작은 초점 직경 및 높은 일 효율성, 고품질.
2) 높은 절단 속도 : 절단 속도는 60m / min 이상입니다
3) 안정적인 실행 : 최고 세계 수입 섬유 레이저 채택, 안정적인 성능, 주요 부품
100,000 시간에 도달;
4) 광전 변환을위한 고 능률 : 이산화탄소 레이저 절단기와 비교하십시오,
섬유 레이저 절단기에는 광전 변환 효율의 3 배가 있습니다
5) 저렴한 비용 및 낮은 유지 보수 : 에너지 절약 및 환경 보호. 광전 변환율
최대 25-30 %입니다. 낮은 전력 소비, 기존 CO2 레이저의 약 20 % -30 %
절단 기계. 파이버 라인 전송 렌즈를 반영 할 필요가 없으며 유지 보수 비용을 절약합니다.
6) 쉬운 조작 : 섬유 라인 전송, 광 경로의 조정 없음;
7) 매우 유연한 광학 효과 : 컴팩트 한 디자인, 유연한 제조 요구 사항.

사양


레이저 소스 매체섬유
절단 범위 (L * W)3000mm × 1500mm
Z 축 스트로크250mm
최대 포지셔닝 속도120m / 분
X, Y 차축 최대 속도를 가속하다1.0G
냉각 형태수냉
레이저 파장1070nm


레이저 소스의 출력



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(선택 과목)

최소 절단 간격≤ 0.1mm
X, Y 및 Z 축의 위치 정확도± 0.03 mm
X, Y 및 Z 축의 반복 위치 정확도± 0.01 mm
절단 재료의 두께 (재료에 따라)0.2-25 mm
드라이버 모델수입 서보 모터
전원 요구 사항380V, 50 / 60Hz
작동 온도0-45 ℃
지속적인 근무 시간24 시간
기계 무게약 12000 킬로그램
전력 공급의 총 보호 수준IP54

상세 이미지


이름: 기계 몸과 accessoriea. 600 ℃ 열처리, 오븐에서 냉각 24 시간, 정확한 이산화탄소 보호 용접, 변형없이 20 년 사용을 확인하십시오.
b. 동기식 X / Y / Z 축 : Z 축은 150mm 작동 할 수 있으며 다양한 금속 시트 절단에 적합합니다.
c. 고품질은 내구성과 쉬운 유지 보수를 보장합니다.
이름:AC 서보 모터 및 드라이버 정교한 유성 감속기와 함께 가져온 서보 모터 (2 개의 서보 모터로 구동되는 Y 축)는 안정적이고 정확하며 안정적인 구동을 보장합니다.
이름:정밀 리니어 가이드 고급 절삭 시스템, 레이저 출력 및 서보 이동이 서로 완벽하게 맞고, 수입 된 고정밀 기어 및 랙 드라이브 시스템, 교체 가능한 이중 작업 테이블, 높은 처리 속도 및 정확성 보장
이름:커팅 헤드 비접촉식 커팅 헤드는 자동 높이 추적 및 충돌 방지 기능이있어 동일한 출력에서 커팅 속도, 부드러움 및 커팅 정확도를 크게 향상시킵니다. 한마디로, 절단 효율이 증가 될 수있다.
이름:레이저 소스 빠른 속도, 고정밀 절삭 라인 및 부드러운 절삭 날

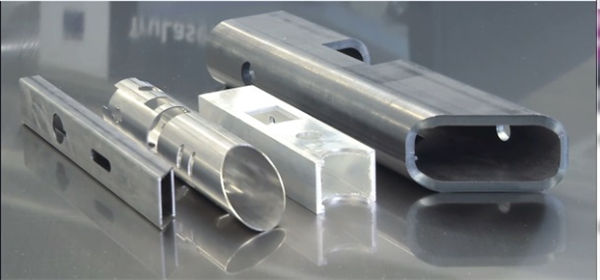

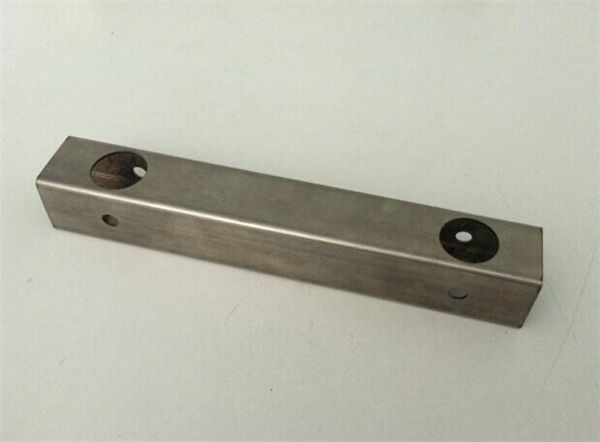

절단 샘플


훈련


계약에 서명 한 후, 회사는 기술자가 장비 및 운영 기본 사항에 대한 기본 지식을 배우고 약 1-3 일 동안 충분한 교육 시간을 배울 수 있도록 공장에 올 수 있습니다. 교육 내용은 다음과 같습니다.
a) 일반적인 드로잉 소프트웨어 교육;
b) 머신 온 / 오프 훈련 절차;
c) 제어판 및 소프트웨어 매개 변수의 중요성, 매개 변수 범위 설정;
d) 기계의 기본 청소 및 유지 보수;
e) 일반적인 하드웨어 문제 해결;
f) 작동상의주의
