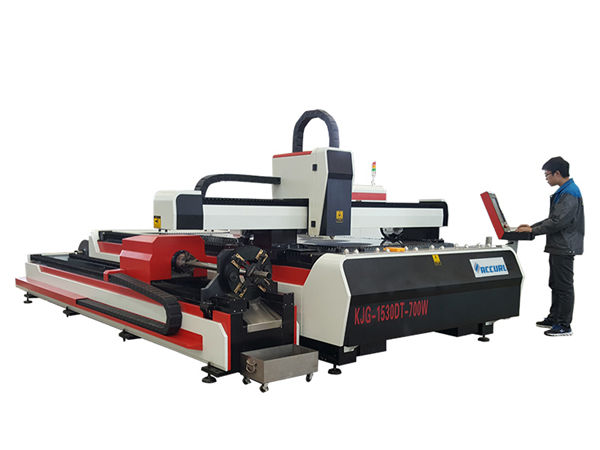

섬유 레이저 금속 절단기 500w 800w 1kw 800mm / s 작동 속도-Hcmvp.com

제품 세부 사항

인증 : CE, FDA, IOS9001
결제 및 배송 조건 :
최소 주문 수량 : 1 세트
가격 : USD
포장 세부 사항 : 표준 목제 패킹
배달 시간 : 30-45 일
지불 조건 : T / T, 웨스턴 유니온, 머니 그램, L / C, D / P
공급 능력 : 한달에 100 세트

자세한 제품 설명

모델:	RL-P5050-500	레이저의 파워 :	500W
레이저 소스 :	최대 / Raycus / Ipg	최대 처리 크기 :	500 * 500mm // 600 * 600mm
최대 작동 속도 :	800mm / s	제어 시스템:	키프로스
재료 절단 두께 :	0.2-30mm	전력 공급 :	AC380V 50Hz / 5KW
포지셔닝 정확도 :	± 0.05mm / 500mm	HS 코드:	8456110090
운송 패키지 :	나무로되는 판지	무게:	1100 키로그램
반복 위치 정확도 :	± 0.05mm / 500mm	레이저 타입 :	파이버 레이저

응용 자료

섬유 레이저 절단 장비는 스테인레스 스틸 시트, 연 강판, 탄소 강판, 합금 강판, 스프링 강판, 철판, 아연 도금 철판, 아연 도금 시트, 알루미늄 판, 구리 시트, 황동 시트, 청동 판으로 금속 절단에 적합합니다. , 금판, 은판, 티타늄 판, 금속판, 금속판, 튜브 및 파이프 등

레이저 발생기의 기계 매개 변수

목	매개 변수
레이저 타입	파이버 레이저
힘	500W / 1000W / 1500W / 2000W / 3000W / 4000W / 6000W
파장	1070-1080nm
전기 광학 변환 효율	25-30%
XYZ 경로	3025mm / 1525mm / 100mm
재료 절단 두께	0.2-8mm
절단 솔기 폭	0.1-0.2mm
위치 정확도 반복	± 0.05mm / 500mm
포지셔닝 정확도	± 0.05mm / 500mm
최대 이동 속도	60000mm / 분
최대 재생 속도	25m / 분
최대 적재 중량	500kg
기계 무게	2300kg
필요한 힘	220V 50Hz / 60Hz
기계 크기 (L * W * H)	4500mm * 2450mm * 1700mm

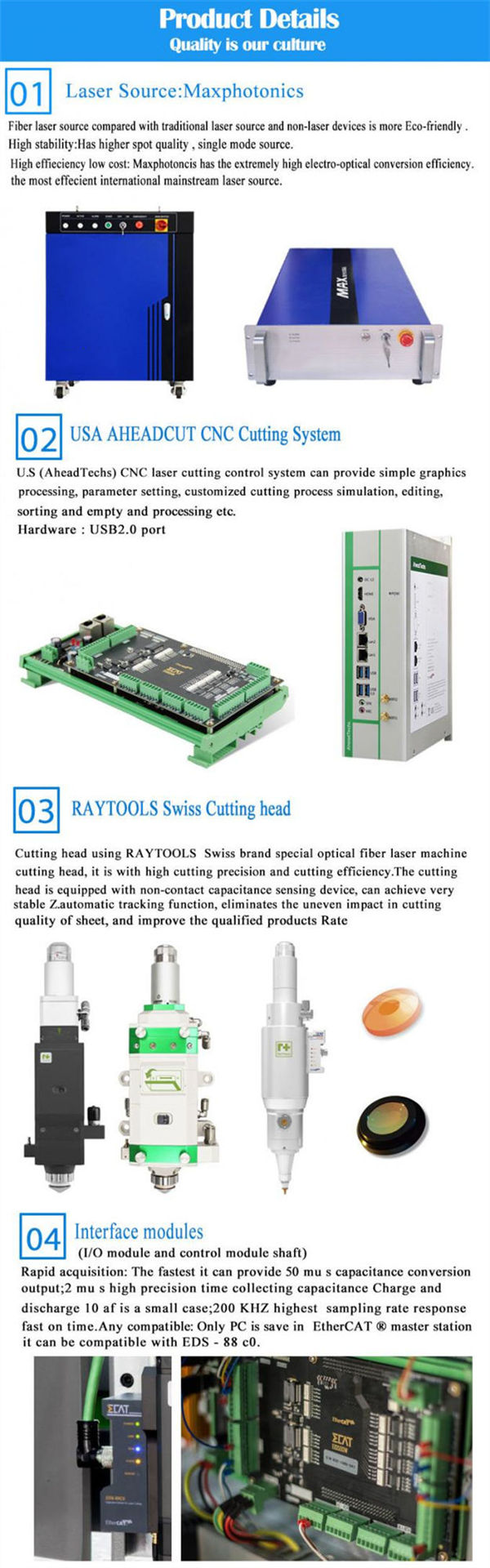

파이버 레이저 커터의 구성

	기술	수량	기발한	상표
1	파이버 레이저 소스 (500W / 800W)	1 세트	중국	MAX
2	레이저 커팅 헤드	1PC	스위스	RAYTOOLS
3	머신 베드 및 액세서리	1 세트	중국
4	전기 제어	1 세트		오므론, 신아이더
5	가스 회로 제어	1 세트	일본	SMC
6	정확한 랙	각 3SETS	중국
7	정확한 리니어 가이드 레일	각 3SETS	대만	PMI
8	유성 기어	3SET	중국
9	머신 베드 액세서리	1 세트	중국
10	디지털 절단 시스템	1 세트	미국	헤드폰
11	산업용 제어 컴퓨터	1 세트	중국	헤드폰
12	통신 서보 및 드라이버	4 세트	중국
13	냉각 장치	1 세트	중국
14	폐기물 재활용 장비	1 세트	중국

장비 작업 및 환경 요구 사항

요구 사항

전원 : 안정된 전원 공급 장치 : (권장)

(1) 정격 출력 전압 : 220V

(2) 전압 주파수 : 50 hz

(3) 2 상 전압의 안정성 + 5 %

(4) 출력 전압 조정 속도 : <2 %

보조 가스로 절단 :

깨끗하고 건조한 압축 공기 및 고순도 산소 (O2) 및 질소 (N2), 순도 99.9 % 이상의 순도

절단 재료

시트 재료는 균일하고 매끄 럽습니다. 표면을 청소하십시오.

압축 공기 공급 장치

(1) 정격 압력 : 14 bar

(2) 용량 : 1m3

이론 절단 매개 변수

전력 (W)	자료	두께 (mm)	절삭 속도 (m / min)	가스
800	스테인레스	1	8-9	N2
		2	5-6	N2
		3	1.8-2	N2
		4	1.2-1.3	N2
800	탄소강	1	8-10	O2
		2	4-5	O2
		3	2.8-3	O2
		4	1.4-1.8	O2
		5	1.2-1.5	O2
		6	0.9-1.1	O2
		8	0.6-0.7	O2

전력 (W)	자료	두께 (mm)	절삭 속도 (m / min)	가스
500	스테인레스	1	6-8	N2
		2	2-2.2	N2
		3	0.6-0.8	N2
500	탄소강	1	7-8	O2
		2	3.5-4	O2
		3	2.8-3.2	O2
		4	1.3-1.5	O2
		5	0.9-1.1	O2
		6	0.6-0.7	O2
