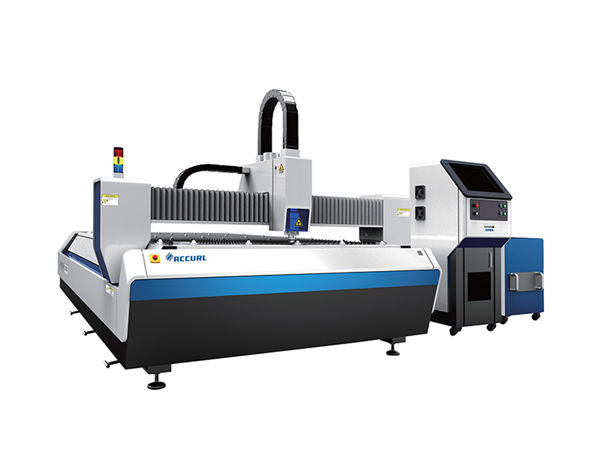

교환 테이블을 가진 섬유 레이저 절단기

교환 테이블을 가진 섬유 레이저 절단기

제품 세부 사항


인증 : CE
결제 및 배송 조건 :
최소 주문 수량 : 1Set
가격 : 협상 가능
포장 세부 사항 : 1 * 20GP 콘테이너
배달 시간 : 30days
지불 조건 : L / C, D / A, T / T, D / P, 웨스턴 유니온

자세한 제품 설명

신청::모든 금속 재료절단 두께 :SS 최대 10mm, MS 최대 22cm
레이저 타입 ::섬유CNC 또는 아닙니다 ::
냉각 모드 ::물 냉각제어 소프트웨어 ::키프로스
지원되는 그래픽 형식 ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT원산지::중국
모델 번호::3015 년판매 후 서비스 제공 ::해외 기계류 서비스에 사용 가능한 엔지니어
반복 정확도 ::+ -0.03mm작동 온도::0 ° C-45 ° C
작동 습도 ::5%-95%레이저 소스 :중국어 또는 수입
전압::AC380V ± 10 % 50HZ (60HZ)절단 영역 :3000 * 1500mm 기준, 더 큰 주문을 받아서 만들어 질 수 있습니다

기계 몸


1. 8mm 강철 구조물, 600 ℃ 열처리, 정확한 용접, 변형없이 20 년 사용을 보장하기 위해 기계 본체.

2. 마그네슘 합금 주물, 변형없는 강한 안정성, 빠른 운동을 가진 미사일 구조물.

3. 기계 몸, 강한 분단 먼지 및 흡연 수집의 양측에 고 능률 zoning 흡연 시스템, 그것은 노동자에게 해를 줄입니다.

4. 수입 정밀 플랜지 감속기 및 서보 모터, 빠른 실행 속도.

5. 머신 베드에 70 개의 블레이드와 6 개의 슬라이드 바가 있으며, 장비 경고를 줄이기 위해 밀착 블레이드가 있으며, 실린더를 사용하여 시트를 쉽게 업로드하고 다운로드하는 슬라이드 바.

6. 가동 가능한 선적 상자는 기계 작동 조건을 위해 convinient 정면과 양측을 열 수 있습니다.

적용 재료


스테인레스 스틸, 탄소강, 합금강, 실리콘 강, 스프링 강, 아연 도금 판, 절인 판, 황동 판, 동판, 알루미늄 판 등

생산품 설명


섬유 레이저 절단기는 모든 금속 절단에 적용되며, 특히 스테인레스 스틸, 탄소강, 아연 도금 판 등에 적합합니다.
판금 제품, 강철 구조물, 정밀도 기계 장치, 자동차 부속, 유리, 보석에서 널리 이용되는,
명판, 광고, 수공예품, 전자 제품, 장난감, 포장 및 기타 산업

사양


레이저 소스IPG / Raycus / Nlight
기계 몸갠트리 구조
근무 여행먹이는 장치를 가진 높은 정밀도 공 나사 수 통제 테이블
최대 주행 속도80m / 분
X / Y 위치 정밀도0.03mm / m
전원380V 50Hz / 60Hz
X / Y 반복 위치 정밀도± 0.03mm
실행 온도0 ° C-45 ° C
최대 가속1.0G
기계 총 전력<16KVA
적용 재료얇은 연강, 스테인레스 스틸 및 기타 금속 시트
절단 영역3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
총 무게4500 키로그램

상세 이미지

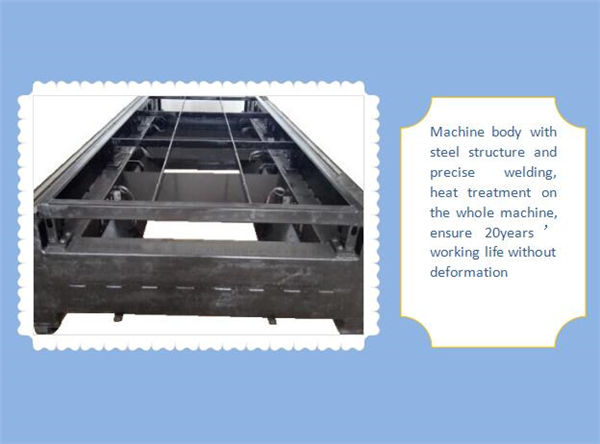

이름:기계 몸체 및 액세서리

a.600 ℃ 열처리, 오븐에서 24 시간 냉각, 정확한 CO2 보호 용접, 변형없이 20 년 동안 사용 가능.
b. 동기식 X / Y / Z 축 : Z 축은 150mm 작동 할 수 있으며 다양한 금속 시트 절단에 적합합니다.
c. 고품질은 내구성과 쉬운 유지 보수를 보장합니다.

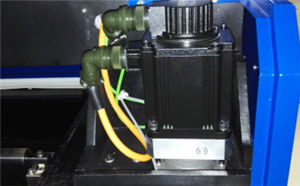

이름:AC 서보 모터 및 드라이버

정교한 유성 감속기와 함께 가져온 서보 모터 (2 개의 서보 모터로 구동되는 Y 축)는 안정적이고 정확하며 안정적인 구동을 보장합니다.

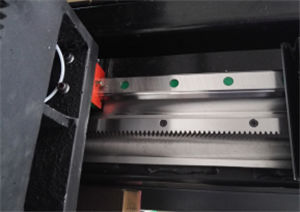

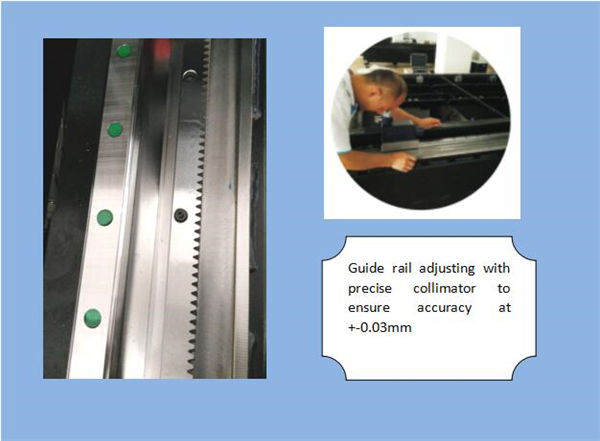

이름:정밀 리니어 가이드

고급 절단 시스템, 레이저 출력 및 서보 이동이 서로 완벽하게 맞고, 수입 된 고정밀 기어 및 랙 드라이브 시스템, 교체 가능한 이중 작업 테이블, 높은 처리 속도 및 정확성 보장

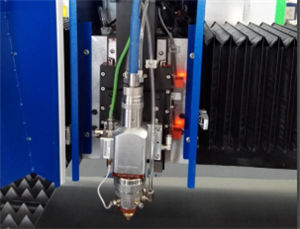

이름:커팅 헤드



비접촉식 커팅 헤드는 자동 높이 추적 및 충돌 방지 기능이있어 동일한 출력에서 절삭 속도, 부드러움 및 절삭 정확도를 크게 향상시킵니다. 한마디로, 절단 효율이 증가 될 수있다.

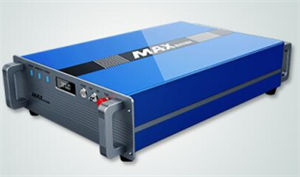

이름:레이저 소스

빠른 속도, 고정밀 절삭 라인 및 부드러운 절삭 날

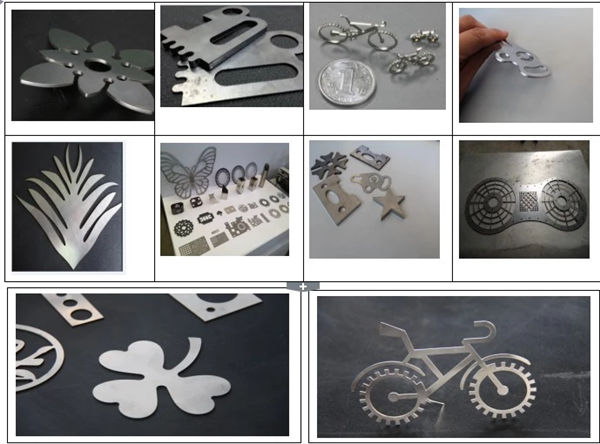

절단 샘플


견본:
