제품 세부 사항
자세한 제품 설명
| 레이저 타입 : | 파이버 레이저 | 절단 영역 : | 1500 * 3000mm |
|---|---|---|---|
| 냉각 모드 : | 물 냉각 | 신청: | 금속 재료 절단 |
| 일 전압 : | 380V / 50Hz | 작업대 : | 블레이드 테이블 |
| 조건: | 새로운 | 레이저의 파워 : | 1000W |
| 작업대 최대 부하 : | 1000kgs | 포지셔닝 정확도 : | ± 0.05 mm |
| Z 축 경로 : | 100mm | 회수: | 50 / 60Hz |
| 절삭 속도 : | 조절할 수 있는 | 제어 소프트웨어 : | 키프로스 |

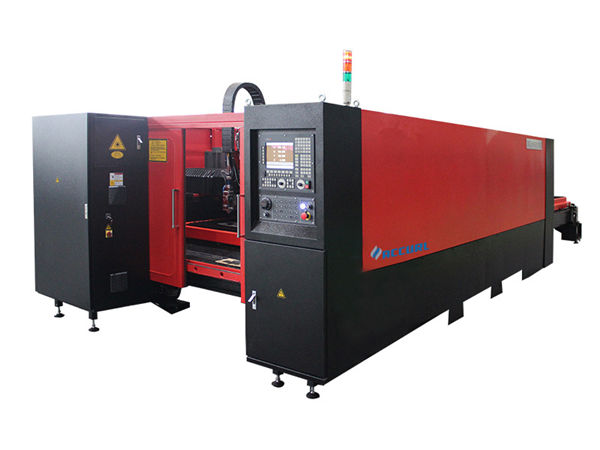

섬유 금속 레이저 절단기 특징
중국에서 가장 높은 정밀도를 가진 고출력 레이저 절단기는 큰 크기의 금속 도어 디자인을 자르고 최대 22mm 연강, 12mm 스테인레스 스틸, 10mm 알루미늄, 5mm 황동, 4mm 구리 및 4mm 아연 도금 강판으로 완벽하게자를 수 있습니다.
Bodor CNC 금속 튜브 레이저 절단기의 장점 :
1. 회전하는 장치에있는 전동기 모터는 자유롭게, 쉬운 일, 낮은 시끄러운, 높은 회전하는 속도, 고 정확도를 조정합니다.
2. 교차 선을자를 수 있습니다. 관형 건축을위한 최고의 선택.
서보 시스템과 완벽하게 작동하는 3.Imported 고정밀 전송 장치, 따라서 절단 정밀도와 효율성을 보장 할 수 있습니다.
4. 우수한 경로 품질 : 작은 레이저 도트 및 높은 작업 효율, 고품질.
5. 높은 절단 속도 : 절단 속도는 동일한 힘 이산화탄소 레이저 절단기보다 2-3 배입니다.
6. 안정적인 실행 : 최고 세계 수입 섬유 레이저 채택, 안정적인 성능, 주요 부품 100,000 시간;
7. 광전 변환을위한 고효율 : 이산화탄소 레이저 절단기와 비교하여, 섬유 레이저 절단기에는 3 배의 광전 변환 효율이 있습니다.
8. 저가 : 에너지를 절약하고 환경을 보호하십시오. 광전 변환율은 최대 25-30 %입니다. 낮은 전력 소비, 그것은 전통적인 이산화탄소 레이저 절단기의 단지 약 20 % -30 %입니다.
9. 낮은 유지 보수 : 파이버 라인 전송 필요 반영 렌즈, 유지 보수 비용;
10. 쉬운 가동 : 섬유 선 전송, 광학적 인 경로 조정 없음.
Fiber laser cutting machine cutting parameters
| 1000W fiber laser cutting machine cutting parameters | ||||||
| 자료 | 절단 두께 (mm) | Cutting speed (m/min) | Cutting gas | Cutting pressure | Nozzle | Collimator / Focus |
| 탄소강 | 0.5 | 30-40 | Air | 6 | 1.5 single layer | 75/125 |
| 0.8 | 20-25 | Air | 8 | 1.5 single layer | 75/125 | |
| 1 | 18-22 | Air | 10 | 2.0 single layer | 75/125 | |
| 2 | 5-6.5 | Oxygen | 3.5 | 1.2 double layer | 75/125 | |
| 3 | 3-3.5 | Oxygen | 0.5-1 | 1.2 double layer | 75/125 | |
| 4 | 2-2.3 | Oxygen | 0.5 | 1.2 double layer | 75/125 | |
| 5 | 1.5-1.8 | Oxygen | 0.5 | 1.2 double layer | 75/125 | |
| 6 | 1.2-1.4 | Oxygen | 0.5 | 1.5 double layer | 75/125 | |
| 8 | 0.9-1.2 | Oxygen | 0.5 | 2.0 double layer | 75/125 | |
| 10 | 0.7-0.8 | Oxygen | 0.5 | 2.5 double layer | 75/125 | |
| 12 | 0.5-0.65 | Oxygen | 0.5 | 2.5 double layer | 75/125 | |
| 스테인레스 | 0.5 | 30-40 | Nitrogen | 7 | 1.5 single layer | 75/125 |
| 0.8 | 22-25 | Nitrogen | 10 | 1.5 single layer | 75/125 | |
| 1 | 20-23 | Nitrogen | 12 | 1.5 single layer | 75/125 | |
| 2 | 6-7 | Nitrogen | 15 | 2.0 single layer | 75/125 | |
| 3 | 2.5-2.8 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
| 4 | 0.8-1.2 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
| 5 | 0.6-0.8 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
| Aluminum | 0.5 | 20-25 | Air / Nitrogen | 8 | 1.5 single layer | 75/125 |
| 0.8 | 15-18 | Air / Nitrogen | 9 | 1.5 single layer | 75/125 | |
| 1 | 10-12 | Air / Nitrogen | 12 | 1.5 single layer | 75/125 | |
| 2 | 3-3.5 | Air / Nitrogen | 18 | 2.0 single layer | 75/125 | |
| 3 | 1-1.5 | Air / Nitrogen | 18 | 2.0 single layer | 75/125 | |
| 놋쇠 | 0.5 | 22-30 | Nitrogen | 12 | 1.5 single layer | 75/125 |
| 0.8 | 13-17 | Nitrogen | 12 | 1.5 single layer | 75/125 | |
| 1 | 10-12 | Nitrogen | 15 | 1.5 single layer | 75/125 | |
| 2 | 2-3 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
| 3 | 1-1.3 | Nitrogen | 18 | 2.0 single layer | 75/125 | |
| Copper | 0.5 | 15-18 | Oxygen | 12 | 1.5 single layer | 75/125 |
| 0.8 | 8-12 | Oxygen | 12 | 1.5 single layer | 75/125 | |
| 1 | 5-7 | Oxygen | 12 | 1.5 single layer | 75/125 | |
| 2 | 0.8-1.2 | Oxygen | 15 | 2.0 single layer | 75/125 | |
장점
1. Al, DXF, PLT, Gerber와 같은 다른 이미지 형식을 지원하고 MaterCam, Type3 등의 중첩 소프트웨어에서 표준 ISO G 코드를 읽을 수 있습니다.
2. DXF 파일에서 열거 나 리드 할 때 반복되는 줄 삭제, 연결된 줄 병합, 잘라 내기 / 바꾸기 파일 인식 및 파일 정렬과 같은 자동 최적화 사용자가 수동으로 위 작업을 수행하거나 컨트롤러가 자동으로 수행하도록 할 수 있습니다.
3. 기존의 사진 편집 기능 지원
4. 당신이 보는 것에 따라 당신이 얻는 것, 리드 인 / 아웃 설정, 커프 보정, 병합, 브리지, 버닝 오버, 간격 절약 등…
5. 절단 작업 흐름의 미리보기 고유 기능.
6. 세그먼트 피어스, 프로그레시브 피어스, 프리 피어스, 파워 피어스, 출력 레이저 와트, 주파수, 레이저 타입, 에어 타입, 압력, 피어싱 및 절단 중 자동 절단 높이를 별도로 설정하십시오.
7. 레이저 출력 조정에 따라 별도의 리드 인 / 아웃 속도를 설정하도록 지원합니다.
8. 큰 저장, 사용자가 모든 절단 매개 변수를 저장하여 동일한 재료에 다시 사용할 수 있습니다.
9. 브레이크 포인트 복구, CNC는 절단이 중단 된 지점으로 되돌아가 부분 파일 절단이 가능합니다. 정지 또는 일시 정지 후에 시작하기 위해 어느 지점으로 갈 수 있습니다.
10. 동일한 소프트웨어는 원형 튜브 절단 및 판 절단을 지원할 수 있으며 프로그래밍은 동일하며 교차 절단을 지원합니다.
11. 설정된 높이로 절단하고, 자동으로 가장자리를 찾거나, 공작물 외부에서 시작하거나, 토치가 공작물에서 벗어날 때 들어 올리십시오.
12. 강력한 확장 기능, 15 개 이상의 PLC 프로세스 프로그래밍, 30 개 이상의 프로그래밍 가능 프로세스.
13. 입 / 출력 및 알람 입력은 프로그래밍이 가능하며 무선 원격 제어를 지원하며 인터넷을 지원합니다.
기술적 인 매개 변수
| 업무 공간 | 3000 * 1500mm |
| 컨트롤러 + 헤이 팔로워 | 키프로스 |
| 레이저 소스 | Fiber Laser Source 1000W |
| 파장 | 1070nm ± 10nm |
| 레이저 헤드 | 선택 과목 |
| 기어와 랙 | 독일 |
| 가이드 레일 | 대만 HIWIN |
| 포지셔닝 정밀도 | ≤ ± 0.04mm |
| 절단 두께 | 1-6mm |
| 최대 절삭 속도 | 40000mm / min (재료에 따라) |
| 작동 전압 | AC220V / 110V ± 10 % 50HZ / 60HZ |
| 최소 라인 폭 | ≤0.12mm |
| 전달 | 야스 카와 서보 850W + FASTON 감속기 |
| Z 축 | 야스 카와 400W + 브레이크 |
| 냉각 | 물 냉각 |
| 구조 | 10mm 두께 용접 강관, 알루미늄 합금 갠트리 |
| 전력 소비 | ≤7.5KW |
Applied materials of CW 1000W Fiber Laser Cutting Machine
섬유 절단기는 탄소 강철 절단, 온화한 강철, 스테인리스, 실리콘 강철, 알루미늄 합금, 티타늄 합금, 직류 전기를 통한 강철판, 산세 보드, 알루미늄 아연 판, 구리 및 많은 종류의 금속 재료에 주로 사용됩니다. 고정밀 절단을 수행하는 데 사용할 수있는 cnc 레이저 절단기입니다. 그것은 또한 섬유 절단기 기계, 광섬유 레이저 절단기, 금속을위한 레이저 절단기, 섬유 절단기, 탄소 강철 절단, cnc 레이저 절단기에게 불릴 수 있습니다.
Applied Industry of Fiber Laser Cutting Machine
Sheet metal, hardware, kitchenware, electronic, automotive parts, glass, advertising, craft, lighting, decoration, jewelry, etc.
